一、概述

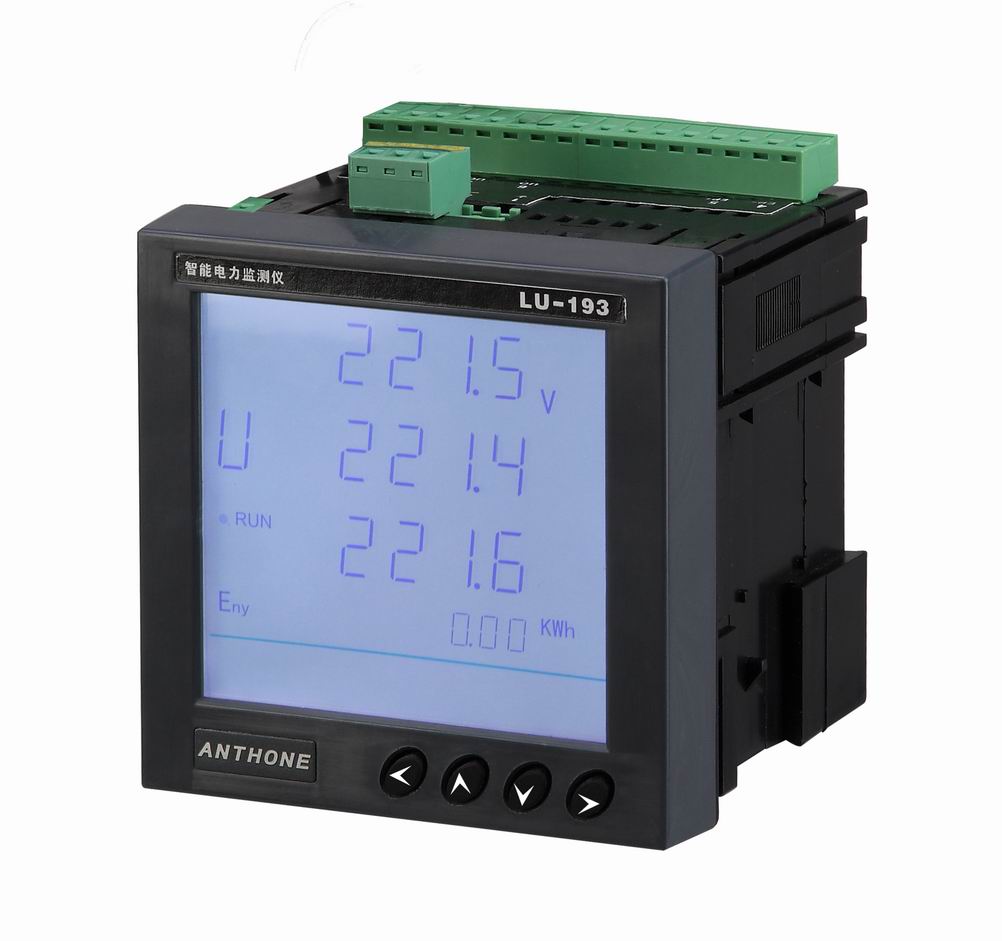

LU-193智能電力監測儀是一種具有可編程功能、自動化測量、段碼液晶顯示、復費率電能累加、需量測量、數字通訊等功能為一體的智能三相綜合電力參數監測儀表。它將三相交流電量按照線性關系轉化為規格化的數字量。它集數字化、智能化、網絡化于一體，使測量過程及數據分析處理實現自動化，減少人為失誤，能夠全面代替電量變送器、電度表、數顯儀表、數據采集器等儀器，是組成電氣自動化系統的理想產品，其結構緊湊、電路先進、測量功能強大，是對傳統儀表的革命性設計。
LU-193智能電力監測儀可廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。
二、技術指標
|
|
指標 |
|||
|
數度 |
電壓、電流0.2級、功率0.5級、電能1級 |
|||
|
顯示方式 |
筆段式液晶 |
|||
|
輸 入 測 量 |
電 壓 |
額定 |
AC420V/AC100V |
|
|
過載 |
持續：1.2倍，瞬時2倍（10秒） |
|||
|
功耗 |
<0.5VA(每相) |
|||
|
阻抗 |
>1MΩ(每相) |
|||
|
電 流 |
額定 |
AC |
||
|
過載 |
持續：1.2倍，瞬時10倍（5秒） |
|||
|
功耗 |
<0.4VA(每相) |
|||
|
阻抗 |
<20mΩ |
|||
|
|
額定 |
45-65Hz |
||
|
頻率 |
4套12時段、4種費率 |
|||
|
復費率電能 |
U、I、P、Q、S滑差 |
|||
|
需量 |
AC85~265V、DC85~330V |
|||
|
電 源 |
常規工作范圍 |
AC30~60V、DC18~90V |
||
|
可選工作范圍 |
<4VA |
|||
|
功耗 |
RS485/RS232通讀接口、MODBUS-RTU協議 |
|||
|
電 磁 兼 容 |
浪涌 |
GB-T 17626.5-1998（IV） |
||
|
電快脈沖群 |
GB-T 17626.4-1998（IV） |
|||
|
靜電放電 |
GB-T 17626.2-1998（Ⅲ） |
|||
|
射頻電磁場 |
GB-T 17626.6-2008（IV） |
|||
|
工作環境 |
溫度：-10℃～+55℃ 濕度：20%～95%，無凝露 |
|||
|
儲存環境 |
溫度：-25℃～+85℃ 濕度：20%～95%，無凝露 |
|||
廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。
